雙作用葉片泵的典型結構

    (2)雙作用葉片泵

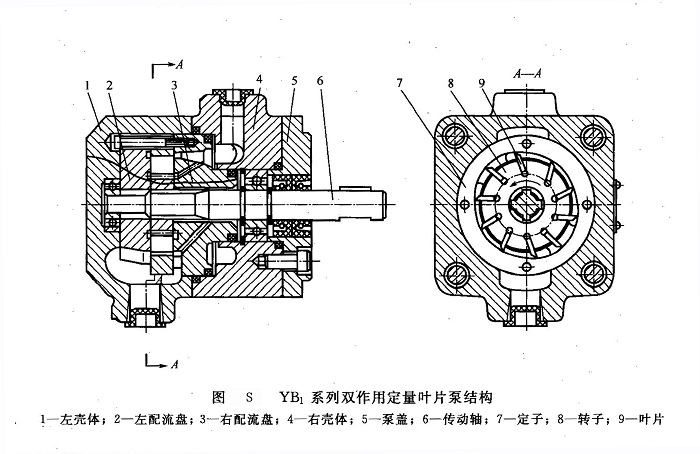

①YB₁系列雙作用定量葉片泵該系列雙作用葉片泵是在我國最早引進前蘇聯HY02技術生產的YB₁型葉片泵基礎上經改進設計而成的液壓泵，其結構如圖S所示。該系列泵由左殼體1、右殼體4、轉子8、葉片9、定子7、左配流盤2、右配流盤3、泵蓋5及傳動軸6等構件組成。右配油盤上的O形密封圈可有效防止軸端泄漏，密封可靠。泵的左、右配流盤及定子、轉子和葉片可先組裝成一個部件（簡稱為泵芯）裝入殼體。此組合部件由兩個緊固螺釘提供初始預緊力，以便泵啟動時能建立起壓力。建立壓力后，配油盤和定子組件靠右配油盤右側的液壓力壓緊，壓緊力隨壓力增大而增大，自動補償軸向間隙，保證泵有較高的容積效率。YB₁系列葉片泵可反轉，任意兩個不同排量的單泵可組成雙聯泵，單、雙聯泵共有119個不同規格，單泵最大排量為100mL/r，額定壓力為7MPa。結構簡單，壓力脈動和噪聲小，壽命長。YB-D系列葉片泵的結構基本與YB₁系列泵相同，只是其定子進行了氮化處理，殼體壁厚加大，額定壓力增加到1OMPa。

②子母葉片泵如圖T所示，子母葉片泵采用了子母葉片結構，母葉片（大葉片）4里裝有一個子葉片（小葉片）5，葉片中部開有一個小腔2，它始終通有高壓油。轉子6上的孔使葉片頂部和底部的壓力完全相同。這樣，在吸油區時，葉片壓向定子的力等于壓力油作用在子葉片端面面積上的力。即使壓力很高，這個力也不會很大。國產YB-E型葉片泵即為此類結構，其額定壓力為16MPa，排量達125mL/r，轉速范圍為800～1500r/min，具有流量均勻、壓力脈動小、效率高、噪聲低、性能穩定、壽命長等優點，只需將內卡中的定子、轉子與葉片翻轉180°即可進行反向運轉。

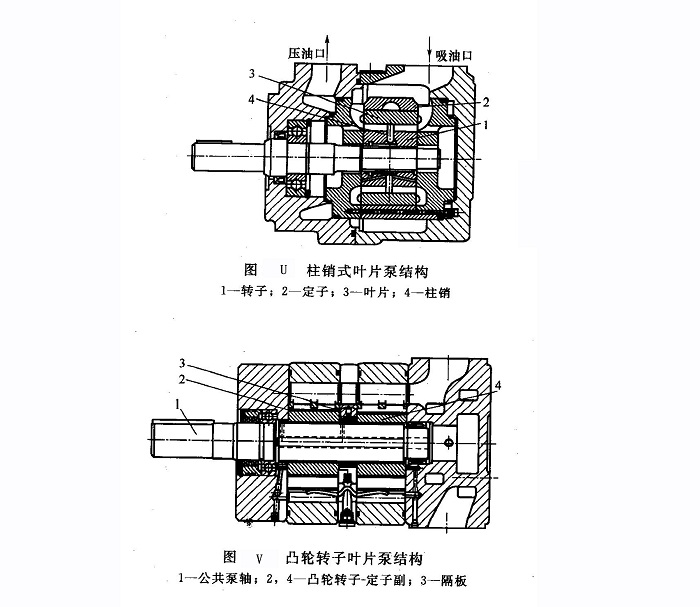

③柱銷式葉片泵  圖U所示為柱銷式葉片泵的結構。在葉片底部裝有一個小柱銷4，壓力油始終通在柱銷底部，而葉片3的頂部與底部的油壓通過轉子1的孔道隨時保持一致，從而使葉片作用在定子2上的力僅為壓力油作用在小柱銷上的力加上葉片與柱銷的離心力。引進意大利阿托斯(Atos)公司技術生產的PFE系列柱銷式葉片泵即屬于此類泵，其定子、轉子、葉片、柱銷和配油盤可單獨組成一個泵芯部件，整體裝入前、后泵蓋內；配油盤采用雙側浮動壓力補償軸向間隙式，以獲取較高容積效率。此系列泵的工作壓力可達2lMPa，有的高達32MPa。

    ④凸輪轉子葉片泵  圖V所示為凸輪轉子葉片泵結構。為了減少輸出流量的脈動，雙作用泵除凸輪上采用專門的過渡曲面外，由裝于公共泵軸l上的相位相差90°的兩個凸輪轉子一定子副2和4組合而成，兩個單元悶用隔板3分開，但相通。這樣的泵兩組工作容積互相補償，且又沒有困油現象，流量脈動和噪聲都很小。

    這種泵結構相當簡單，無需專用的配流機構，前、后蓋只起端面密封作用，但也可與齒輪泵一樣設置軸向間隙補償部件。由于具備這些優點，近年來的發展較快，應用越來越多。其主要缺點是不能無級變量和工作壓力略低（可達21MPa）。美國薩澳一桑斯川特(Suer-Sundstrand)公司的凸輪轉子葉片泵即為此種結構。

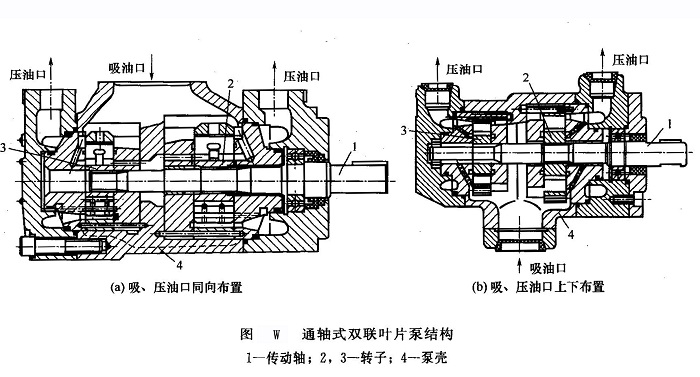

⑤雙聯葉片泵幾乎所有形式的單葉片泵都可以組合成為雙聯泵結構，但組合形式又有所區別。常見的結構組合形式有通軸式和法蘭式兩種。圖W所示為通軸式雙聯葉片泵結構。在一個泵殼4內的一根傳動軸l的兩端，分別裝有兩個轉子2和3，形成排量不同的大小泵且兩者共用一個吸油口，但壓油口分開[圖W(a)的吸、壓油口均布置在泵殼的上方；而圖W(b)的吸油口布置在泵殼的下方，壓油口布置在泵殼的上方]。法蘭式是將兩臺獨立單泵通過連接法蘭直接組合成雙聯泵。

    雙聯泵可借助控制閥組合成三種不同流量，以滿足液壓系統執行元件快慢速對流量的不同需求，并節省能量。
